5軸CNCフライス盤

Maxtors ブランド ビッグサイズ門型立形 5 軸 CNC フライス盤 GT-2720

XYZ軸移動量: 2700x2000x900mm

HSK A63 20000RPM 高速スピンドル

B軸傾き：±110度

C軸回転:±270度

自動ツールチェンジャーはオプション

シーメンス 840D 5 軸 CNC コントローラー

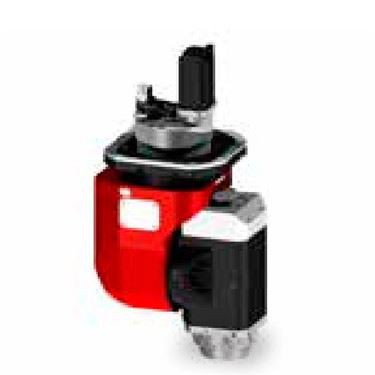

バイロータリーACヘッド付き5軸CNCフライス盤

この機械は、XYZ 軸にリニアスケールを取り付けて精度を向上させることができます。

ツールプローブとワークピースプローブはオプション

序章

◆モジュラー設計を最大限に活用することで、さまざまな容量と個別の構成可能性を提供できます - X 軸の移動量は最大

12,200mm、Y軸移動は最大6000mm、Z軸移動は最大2000mmです。この需要がある場合は歓迎しますのでお知らせください。OEMを提供します。

◆X軸、Y軸にはラック＆ピニオン式歯車伝動・ボールねじを採用し、高効率、高精度、素早い動的応答性を実現

5- 軸マシン:

1.1 5-軸加工とは何ですか?

5- 軸加工では、効果的に加工できる部品のサイズと形状に関して無限の可能性が得られます。「5- 軸」という用語は、切削工具が移動できる方向の数を指します。 5- 軸マシニング センターでは、切削工具が X、Y、Z 直線軸を横切って移動するだけでなく、A 軸と C 軸を中心に回転してワークピースにあらゆる方向からアプローチします。つまり、5 つの加工を行うことができます。単一のセットアップで部品の側面を作成します。

1.2 5- 軸同時加工と 3+2 軸加工の比較

5- 軸同時加工では、工作機械の 3 つの直線軸 (X、Y、Z) と 2 つの回転軸 (A および C) がすべて同時に動作して、部品の複雑な加工を実行します。3 プラス 2 では、機械は、2 つの回転軸を使用して、傾斜位置にロックされた切削工具で 3- 軸フライス加工プログラムを実行します。このプロセスは、5- 軸位置加工とも呼ばれ、4 番目と 5 番目の軸に依存して、切削工具を加工プロセス中に継続的に操作するのではなく、固定位置に向けます。
