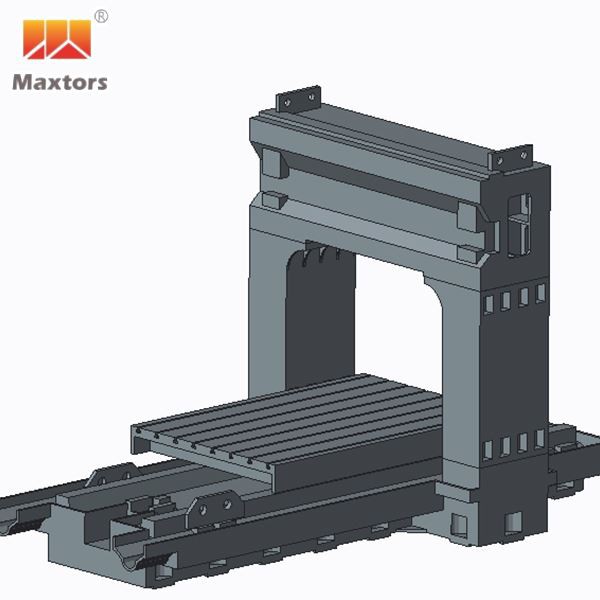

ブリッジマシニングセンター

橋梁マシニングセンターは、橋梁の建設に必要なさまざまな部品やコンポーネントを生産するために特別に使用されます。当社ではブリッジを製造するための複数のステップを備えており、品質と性能を効果的に保証できます。

製品説明

橋マシニングセンタは、橋梁建設に必要なさまざまな部品を生産するために特別に使用されます。ブリッジを製造する複数のステップを 1 台の機械に統合し、完成品の品質と性能を効果的に保証できます。機器の部品は高品質の原材料で作られ、専門的にテストされているため、優れた剛性、より高い安定性、より高い精度を備えています。コンパクトで頑丈な構造により、運搬能力を妥当な制限内に保つことができます。ブリッジマシニングセンターで生産される製品は、何度も検査と丁寧な加工が施されており、その品質と性能は信頼のおけるものです。

詳細

高速スピンドルを備えた -3 軸門型 CNC フライス盤センターは、高速かつ高精度の利点を備えた金型加工に使用できます。

-4 軸と 5 軸はオプション

製品仕様書

アイテム	ユニット	GT-2616
>>旅行
X軸移動量	んん	2600
Y軸移動量	んん	1580
Z軸移動量	んん	800
スピンドルノーズからテーブルまで	んん	200～1000(目安)
柱間の距離	んん	1620（約）
>>仕事台
作業台のサイズ (長さ*幅)	んん	2600x1480
テーブルの最大積載量	キログラム	8000
>>スピンドル
主軸速度	回転数	20000
スピンドルテーパ		HSK A63
スピンドルモーター	ティッカー	25/40
ドライブタイプ		内蔵スピンドル
主軸トルク	N.m	87/130
>>送り速度
XYZ早送り	メートル/分	15/15/10
切削送り	mm/分	1~8000
>>ATC（オプション）
容量	T	24
ツールシャンクの種類		HSK-A63
>>正確さ
位置決め精度	んん	±0.005/300
再位置決め精度	んん	±0.003/300
>>オイルエアシステム
切削液タンク	L	200
潤滑油タンク	L	4
空気圧(最小)	kg/cm2	6
>>その他
フットプリント	んん	6800×4100
機械の高さ	んん	3500
機械重量	キログラム	22000
CNCコントローラー		シーメンス 828D

標準構成

●HSK-A63 20000rpm ビルトイン型高速スピンドル

●スピンドルオイルチラー

●スピンドルクーラントノズル方式

●XYZ軸リニアガイドウェイ

●XYZ軸サーボモーター

●全閉式スプラッシュガード

● 電気キャビネット AC

●データ転送インターフェース

●自動給油システム

●インサイドダブルスクリュー式チップコンベヤ

●アウトサイドチェーン式チップコンベヤ

●切削クーラントシステム

●LED作業灯

● プログラム終了ライト

●ポータブル電子ハンドホイール（MPG）

●レベリングボルト・ブロック

●CNCマニュアル＆ユーザーマニュアル

●安全扉

● 変圧器（現地電圧に応じて）

● Siemens 828D CNC コントローラー

主要コンポーネントの供給源
	いいえ。	成分	ブランド	元	ノート
	1	CNCコントローラー	シーメンス	ドイツ
	2	内蔵スピンドル	ケスラー	ドイツ
	3	スピンドルオイルクーラー	ルコル/TNP	中国
	4	リニアガイドウェイ	ヒウィン/PMI	台湾
	5	ボールねじ	ヒウィン / PMI	台湾
	6	サーボシステム	シーメンス	ドイツ
	7	ボールねじ軸受	ティッカー	ドイツ
	8	サーボカップリング	KTR/FPT	ドイツ人
	9	ロックナット	インシュ州	台湾
	10	ルブリケータシステム	ビジュール/ヘルグ/バトン	中国
	11	電気系統主要コンポーネント	シュナイダー/シーメンス	フランス/ドイツ
	12	電気キャビネット用AC	無料	中国
	13	MPG(ハンドホイール)	シーメンス/トーソク	ドイツ/日本
	14	ダブルスクリュー式チップコンベヤ	ファーウェイ	中国
	15	チェーン式チップコンベヤ	ファーウェイ	中国
	16	アウターガードカバー	マックスターズ	中国
