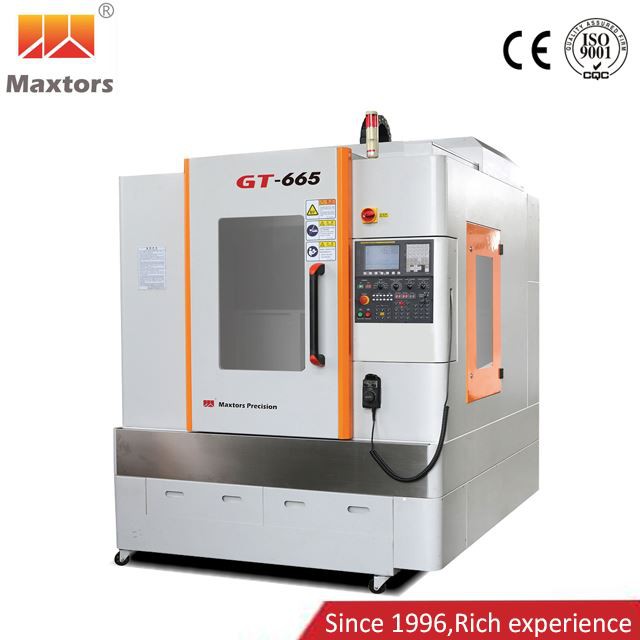

高速CNCフライス盤

ダブルカラムタイプ

GT-665、GT-870、GT-1311H、GT-1713、GT-2215、GT-2616



リニアガイドレール付タイプ

ファナック、三菱、シーメンス、FOGOR、ハイデンハイン、台湾 LNC、SYNTEC CNC コントローラーを使用可能

3軸、4軸、5軸オプション



高速CNCフライス盤は、あらゆる形状の金属製品や部品の製造に適しています。 自動車スペアパーツ、医療器具、あらゆる種類の射出成形金型、ブロー成形金型、ダイカスト金型、自動車LED金型、玩具金型、精密金型などの製造に広く使用されています。高速スピンドルを使用すると、高精度に最適です。金型加工。



製品仕様書

アイテム	ユニット	GT-665	GT-870	GT-1190	GT-1311H	GT-1612	GT-1713	GT-2215	GT-2616
旅行
X軸移動量	んん	650	800	1100	1300	1600	1700	2200	2600
Y軸移動量	んん	600	700	900	1100	1200	1300	1500	1580
Z軸移動量	んん	260	400	600	600	580	700	800	800
スピンドルノーズからテーブルまで	んん	130-390	150-550	150-750	150-750	240-820	250-950	150-950	350-1150
柱間の距離	んん	700	850	1060	1200	1350	1350	1580	1620
仕事台
作業台サイズ	んん	600×600	800×700	1200×900	1300×1000	1600×1200	1700×1200	2200×1480	2600×1480
テーブルの最大積載量	KG	300	600	1000	2000	2000	3000	6000	8000
フィードシステム
XYZ早送り	メートル/分	7.5/7.5/7.5	10/10/7.5	20/15/10	15/15/7.5	15/15/7.5	15/15/7.5	15/15/7.5	15/15/7.5
切削送り	メートル/分	6	6	10	7.5	7.5	7.5	7.5	7.5
正確さ
位置決め精度	んん	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
再位置決め精度	んん	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
スピンドル
主軸速度	回転数	30000	15000	15000	15000	15000	15000	15000	15000
スピンドルテーパー		BT30	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63
その他
フットプリント	んん	2000×1700	2600×2500	3100×2550	3800×2550	4300×2600	5000×2700	6000×3000	6800×3000
機械の高さ	んん	2300	2600	2900	3000	3000	3200	3300	3500
機械重量	KG	3200	5000	8000	10500	11000	16000	18000	23500
CNCコントローラー		ファナック



標準構成

●複柱タイプ

●精密高速スピンドル

●スピンドルオイルチラー

●スピンドルクーラントノズル方式

●XYZ軸 リニアレール

●XYZ軸サーボモーター

●3軸用伸縮カバー

●全閉式スプラッシュガード

●電気キャビネット用エアコン

●データ転送インターフェース

●自動給油システム

●切削クーラントシステム

●LED作業灯

● プログラム終了ライト

●ポータブル電子ハンドホイール（MPG）

●工具箱

●レベリングボルト・ブロック

●切断エアブラスト方式

●CNCマニュアル＆操作マニュアル

●スクリュー式チップコンベア方式

●安全扉

● 変圧器（現地電圧に応じて）

●ファナックCNCコントローラ

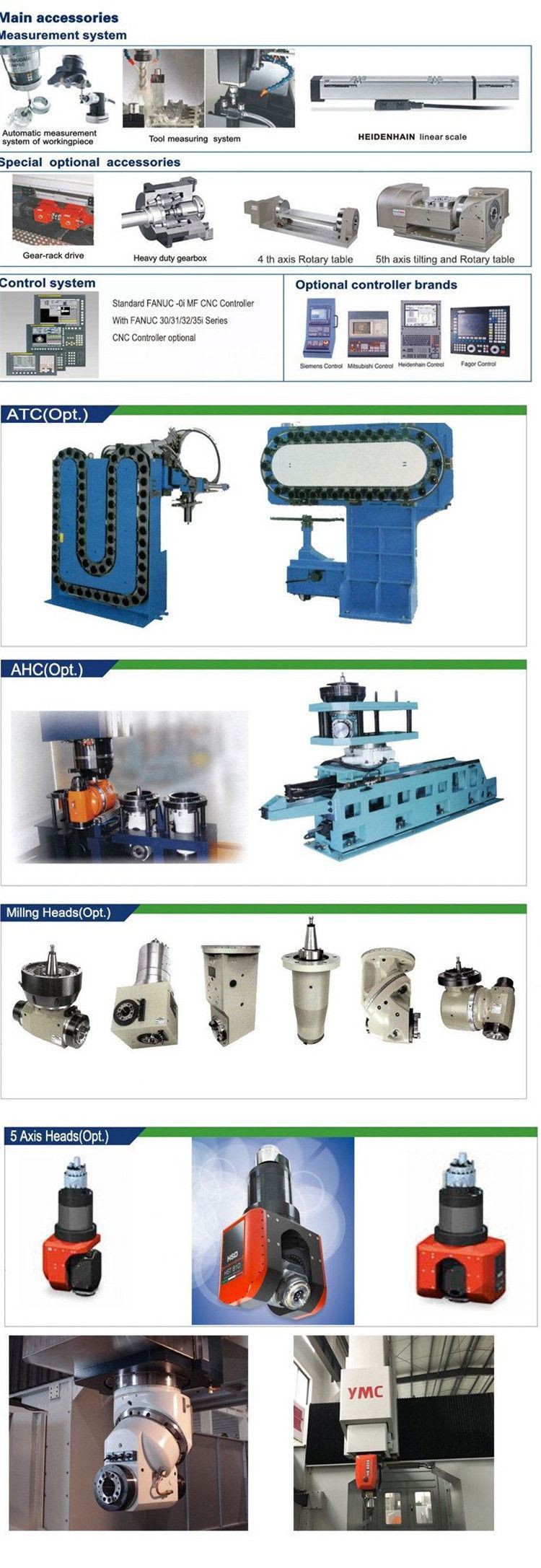

オプションの構成

○異速スピンドル

○クーラントスルースピンドル (CTS)

○ATC/ツールマガジンシステム

○チェーン式チップコンベアシステム

○4軸回転テーブル

○5軸傾斜回転テーブル

○5軸目 バイロータリーミーリングヘッド

○リニアスケール

○自動工具測定システム

○自動ワーク測定システム

○CEマーク

○機械のコラムを高くする

○LNC/Syntec CNC コントローラー

○三菱/シーメンス/ハイデンハイン CNC コントローラー

○その他ご要望に応じたオプション



提供されるアフターサービス：

無料のスペアパーツ、オンライン サポート、ビデオ技術サポート





保証サービス後:

ビデオ技術サポート、オンラインサポート



梱包の詳細

1.フィルム包装機全体;
2.衝突防止パッケージエッジ;
3.無燻蒸合板木箱、鉄製結束ベルト付き。

私たちは標準的な輸出パッケージまたはあなたのパッケージ要件に従って提供します。

1年間 保証期間中、品質上の問題により部品が破損した場合は、速達で無料で供給させていただきます。 保証期間外でも、ご質問がございましたら、弊社までご連絡ください。通常通り最高のサービスを提供いたします。
