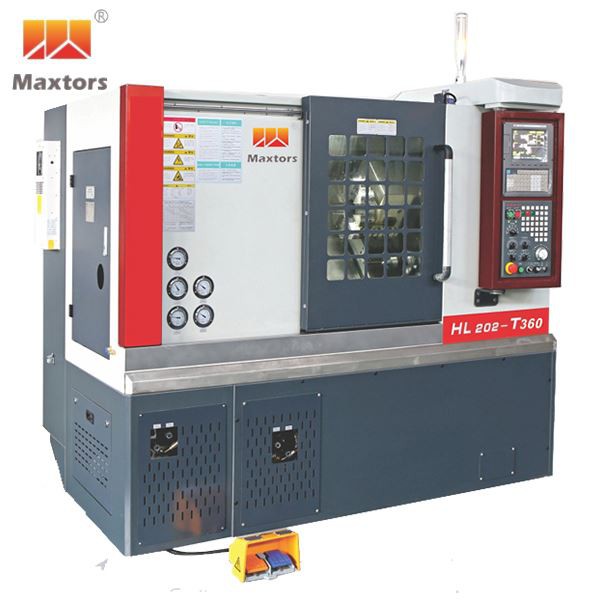

傾斜ベッドCNC旋盤

HT201/HL202/HL251/HL252
さまざまなツールタレットを選択できます。
旋削加工用ライブタレットも用意しています。
ファナック、シーメンス、台湾SYNTEC CNCコントローラー

お問い合わせを送る

HT201/HL202/HL251/HL252

さまざまなタレットを選択できます。

旋削やフライス加工用の可動タレットも装備可能です。

さまざまなワークに合わせてライブタレットとマルチヘッドを構成できます。

製品導入

傾斜ベッド型CNC旋盤は、高精度・高効率の自動工作機械です。多ステーションタレットやパワータレットを搭載し、直線円筒、斜円筒、円弧、各種ねじ、溝、ウォームなどの複雑なワークを加工できる幅広い加工性能を備えた工作機械です。直線補間・円弧補間の多彩な補正機能を備えており、複雑な部品の量産に優れた経済効果を発揮します。

利点:

1. 30年以上の豊富なCNC機械製造経験。

2. CNC機械業界で10年以上働いている専門的な国際取引条件

3.OEM利用可能

4. 迅速な対応を伴うプロフェッショナルサービス規約。

5.中国の有名なCNC機械メーカー。

製品仕様書

アイテム		ユニット	HL202-D300	HL202-D300A	HL202-60円
作業能力	ベッド上最大スイング径	んん	Φ520	Φ520	Φ520
	摺動プレートから主軸中心までの高さ	んん	111	111	127
	最大回転径	んん	Φ200	Φ200	Φ200
	最大ワーク長さ	んん	300	300	300
スピンドル	スピンドル貫通穴径	んん	Φ56	Φ58	Φ56
	スピンドルタイプ	/	A2-5	A2-6	A2-5
	チャックサイズ	インチ	6	8	6
	最大。主軸速度	回転数	4000	4000	4000
	Max.Bar径パススピンドル	んん	Φ33	Φ45	Φ33
	スピンドルモーター	ティッカー	5.5	7.5	5.5
餌	X軸移動量	んん	105	105	105
	Z軸移動量	んん	450	450	450
	Y軸移動量	んん	/	/	60
	X/Z軸モータートルク	N.m	9.6	9.6	9.6
	ライブタレットライブツールモータートルク		14.6	14.6	9.6
	X軸ボールねじ径・ピッチ	んん	Φ32/10	Φ32/10	Φ32/10
	Z軸ボールねじ径・ピッチ	んん	Φ32/10	Φ32/10	Φ32/10
	Y軸ボールねじ径・ピッチ	んん	/	/	Φ32/10
	高速フェデレート(X/Z/Y)	メートル/分	X25/Z25	X25/Z25	X25/Z25/Y25
ツールタレット	ツールの種類		セブロライブタレット BMT45
	ツールNo.		12	12	12
	工具交換時間（隣接）	s	0.5	0.5	0.5
	ツールホルダーのサイズ	んん	20×20/Φ32/Φ25	20×20/Φ32/Φ25	16×16/Φ25
ギャングタイプツール	ツールホルダーの種類		2セット（角型・丸型）
心押し台	心押し台スリーブテーパー	/	MT4	MT4	MT4
心押し台	心押し台スリーブ径/トラベル	んん	Φ63/80	Φ63/80	Φ63/80
正確さ	位置決め精度(X/Z/Y)		±0.008/300	±0.008/300	±0.008/300
正確さ	再位置決め精度(X/Z/Y)		±0.004/300	±0.004/300	±0.004/300
その他	機械サイズ(長さ×幅×高さ)	んん	2220×1610×1800	2220×1610×1800	2220×1610×1800
その他	機械重量	キログラム	3400	3400	3500
CNCコントローラー	シンテック 21TA		標準	標準	標準
CNCコントローラー	ファナック/シーメンス/三菱		オプション。	オプション。	オプション。
