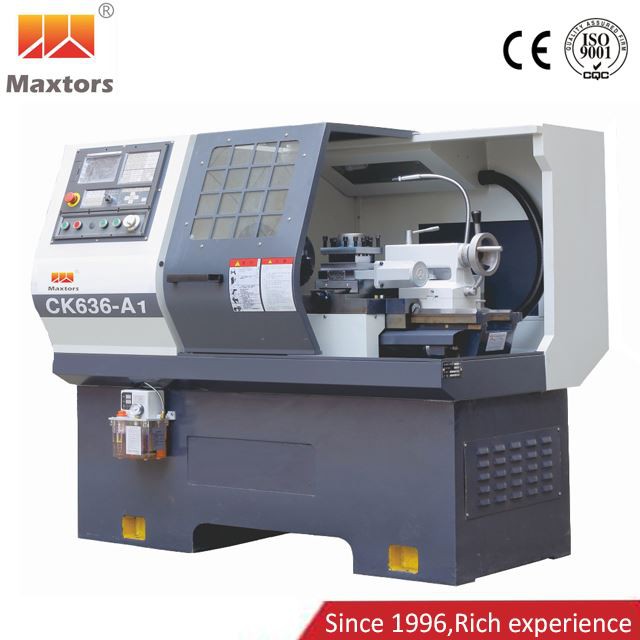

フラットベッドCNC旋削加工

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
ボックスウェイ/ハードウェイタイプ横型CNC旋盤

序章

CNC 工作機械は、現代の工業生産に適した自動加工機械です。その誕生のキーワードは自動化です。これは、国内で多く使用され、広い範囲をカバーする一種の CNC 装置です。フラットベッド CNC 旋削は、地面に平行な 2 つのレール面を備えたシンプルな CNC 改造です。剛性が高く、加工精度も高いため、高い形状精度が要求される様々な部品の加工が可能です。さらに、円弧やその他の曲線プロファイルなど、図面上で必要な形状に比較的近い形状のパーツを作成できます。適切なプログラミングにより、優れた位置決め精度と再現性が得られます。

特徴

1. フラットベッド CNC 旋削のベッドは、ガイドレールの超可聴周波焼き入れ処理を採用しているため、表面硬度が高く、耐摩耗性が優れています。

2. 送り方式はボールネジを直接駆動するサーボモーターを採用しており、伝達精度が高いです。

3. 半密閉型または完全密閉型の設計は、優れた保護を提供します。

4.コンポーネントのレイアウトは合理的で、制御システムも非常に安定しており、操作は比較的簡単です。

詳細

アイテム		ユニット	CK6(1)36-A1/A2	CK6140-A	CK6140-B	CK6140-C	CK6150	CK6163	CK6183
働く容量	ベッド上最大スイング径	んん	360	400	400	400	500	630	830
	摺動板最大振り径	んん	160	210	210	210	270	330	500
	最大ワーク長さ	んん	400	750	750	750	1000/1500	1000/1500	1000/1500
スピンドル	主軸速度範囲	回転数	150~3000	150~2500	150~2000	150~1500	150~2000	9~1000	7~800
	主軸速度ステップ		無段階	無段階	無段階	無段階	無段階	4シフトで無段階
	スピンドル穴	んん	Φ48/60	Φ58	Φ82	Φ115	Φ82	Φ105	Φ105
	スピンドルテーパ穴	んん	Φ56/60	6#	90	115	90	メトリック 120(1:20)	メトリック 120(1:20)
	マアルチャック		Φ160/200	Φ200	Φ250	Φ320	Φ250	Φ325	Φ325
	スピンドルモーター	ティッカー	3/4	5.5	7.5	7.5	7.5	11	11
餌	X軸移動量(刃物台あり)	んん	220	230	230	230	260	490	490
	X軸移動量(直線ツール使用時)	んん	300	-	-	-	-	-	-
	Z軸移動量	んん	400	750	750	750	1000/1500	1000/1500	1000/1500
	X/Z ラピッドフェデレート	メートル/分	8/10	8/10	8/10	8/10	8/10	6/10	6/10
	X/Z最小入力単位	んん	0.001	0.001	0.001	0.001	0.001	0.001	0.001
正確さ	X/Z繰り返し精度		0.005/0.008	0.005/0.008	0.005/0.008	0.005/0.008	0.007/0.01	0.007/0.01	0.007/0.01
道具駅	4 ツールステーション		標準
	6 ツールステーション		オプション。
	リニアタイプ		オプション。
心押し台	心押台センター(MT)		4#	4#	4#	4#	5#	6#	6#
表面粗さ	非鉄金属	μm	0.5	0.5	0.5	0.8	0.5	0.8	0.8
表面粗さ	鋼	μm	0.8	0.8	0.8	1.6	0.8	1.6	1.6
サイズ	機械サイズ(長さ×幅×高さ)	んん	1520×1070×1460	2050×1180×1560	2050×1180×1560	2050×1180×1560	2800/3300×1360×1650	3298/3858×1660×1690
サイズ	機械重量	キログラム	1100/1200	1840	1920	2100	2800/3100	3800/4300	4000/4500
CNCコントローラー	KND K100T-CI		標準
	GSK980TB3		オプション。
	シンテック		オプション。
	ファナック/シーメンス/三菱		オプション。

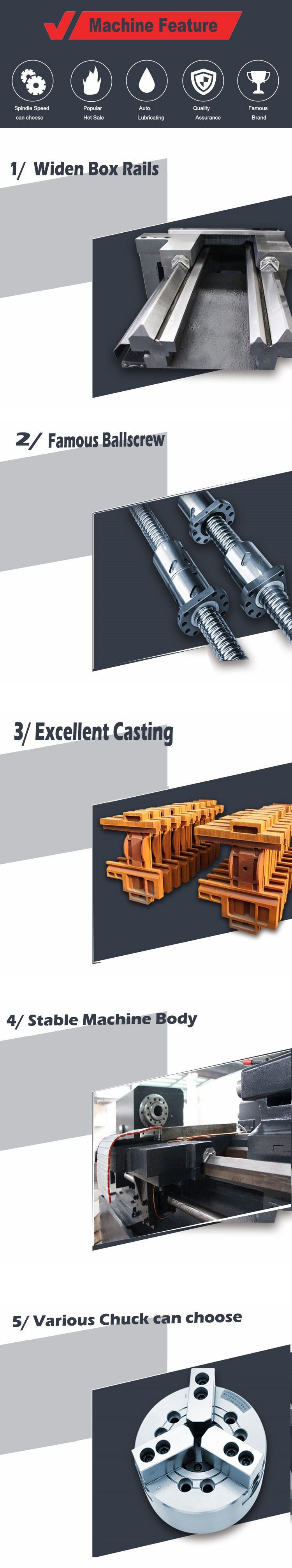

2 -1

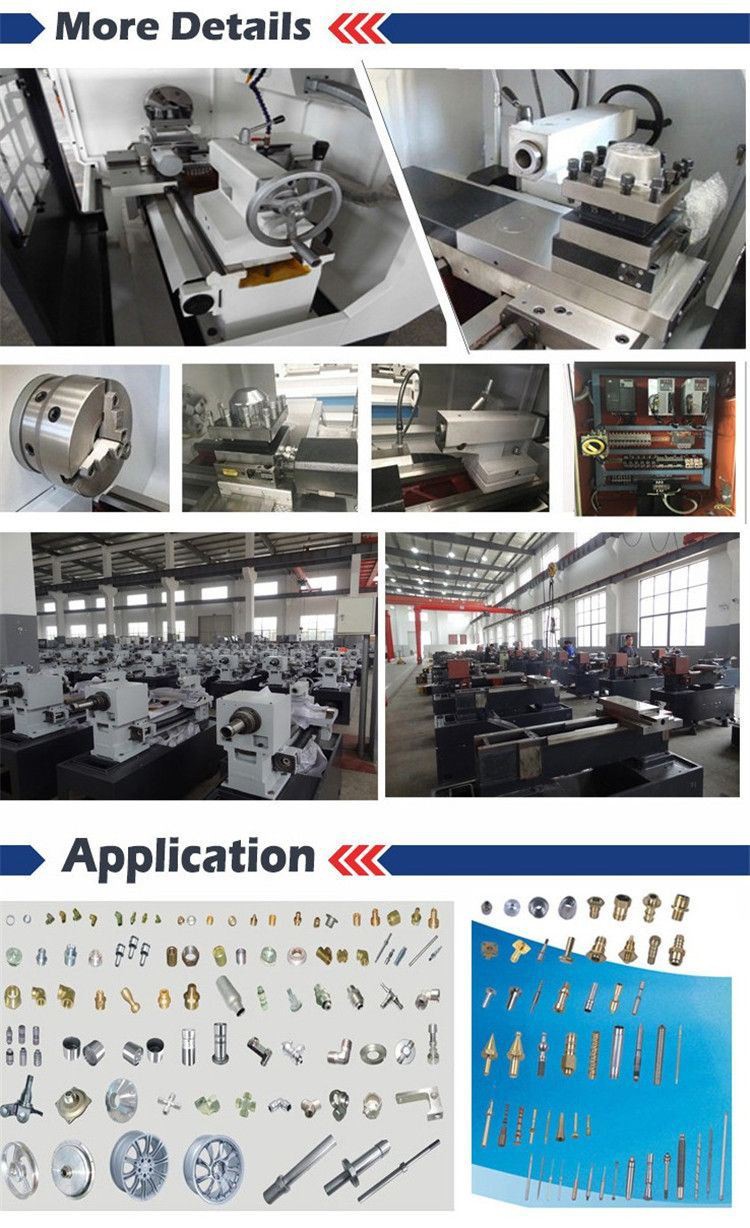

2-2

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

よくある質問

Q.通常のリードタイムはどのくらいですか?
A. 当社の通常の納期は、注文受領後 3-4 週間です。

Q.あなたが提供する支払い条件は何ですか?
A.T/T、L/C、現金、O/Aなどのお支払いを受け付けております。

Q.どのようなパッケージを提供していますか？
A.通常はスチールパレットで、すべての商品が良好な状態であることを確認します。

Q.フラットベッドCNC旋削のMOQは何ですか?
A.MOQは色、ロゴなどの要件によって異なります。一部の通常商品に関しては在庫がございますので、MOQは1セットとなります。

Q.CE認証はありますか？
A.はい、CE認証を取得しており、機械の品質は1年間保証されています。

Q.製品の品質管理はどのようにすればよいですか？
A.私たちは常に品質レベルを維持することに重点を置いています。また、当社が常に貫く理念は「お客様により良い品質、より良い価格、より良いサービスを提供する」です。
