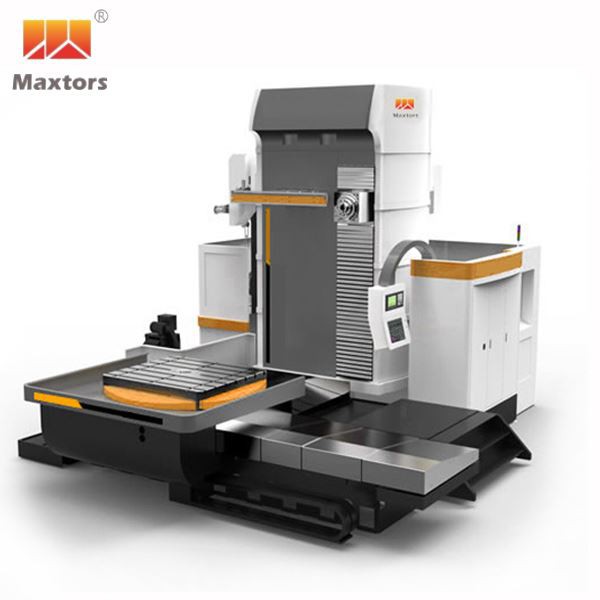

CNCボーリングミラーは、一般的なフライス盤をベースに開発された自動加工装置です。両者の加工技術は基本的に同じであり、構造もある程度似ています。装置には工具マガジンなしと工具マガジンありの2種類があります。このうち工具マガジンを備えたタイプはマシニングセンタとも呼ばれます。この装置は横型または複列型があり、ニーズに応じてさまざまなサイズとタイプをお選びいただけます。さまざまなサイズの部品、金型、鋳物を機械加工するために効率的に使用できるため、生産コストが削減され、経済性が向上します。

製品の特徴

CNCボーリングミラーは適応性と柔軟性に優れた部品を加工でき、生産効率が高いです。通常の機械では加工が難しい複雑な形状や寸法の部品でも、一度のクランプと位置決めで多工程の加工が必要な部品も簡単に加工できます。この装置は、高い加工精度と信頼性の高い加工品質を備えているだけでなく、人的要因による操作ミスを効果的に回避できます。高度な生産自動化のおかげで、オペレーターの労働集約度を大幅に軽減できます。

製品仕様書

モデル	ユニット	MHBM110	MHBM110A	MHBM110B	MHBM130
旅行
Xトラベル（標準）	んん	2500	2500	2500	2000
X トラベル (オプション)	んん			3000/3500	2500/3000/3500
Yトラベル（スタンダード）	んん	1800	1800	2200	2200
Y トラベル (オプション)	んん				2600
Zトラベル（標準）	んん	1500	1500	1500/2000(オプション)	1500/2000(オプション)
Wトラベル（標準）	んん	400	550	550	700
スピンドル
主軸中心からテーブル面まで	んん	0~1800	0~1800	0~2200	0~2200
主軸端からテーブル中心まで	んん	100~2000	150~2200	150~2200	-40~2160
スピンドル径	んん	110	110	110	130
スピンドルテーパ		ISO50	ISO50	ISO50	ISO50
主軸速度（標準）	rpm/分	35~3500	35~3500	35~3500	35~3000
主軸速度シフト		2シフト	2シフト	2シフト	2シフト
駆動方法		ギアボックス	ギアボックス	ギアボックス	ギアボックス
仕事台
作業台サイズ（オプション）	んん	1250×1250		1400×1600	1400×1600 (1600×1800)
割り出し角度	度	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)
基準穴径	んん	60H7	60H7	140H7	Φ140H7
最大。テーブルに積み込む	KG	5000	6000	8000	8000/10000
Tスロット	んん	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
割出精度	秒	15度	15度	15度	15度
繰り返し位置決め精度	秒	4"	4"	4"	4"
エンコーダの精度	秒	±5"	±5"	±5"	±5"
駆動方法
XYZ軸		直接	直接	直接	直接
W軸		ベルトタイプ	ベルトタイプ	ベルトタイプ	ベルトタイプ
Y軸カウンターウェイト		バランスブロック	バランスブロック	油圧	油圧
送り速度
X/Y/Z/W 切削送り速度	メートル/分	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W 早送り速度	メートル/分	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
アキシャル駆動
X軸ボールねじ	んん	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y軸ボールねじ	んん	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z軸ボールねじ	んん	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W軸ボールねじ	んん	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/ツールマガジン（オプション）
ツールの容量		40	40	40	60
ツールの選択方法		絶対値	絶対値	絶対値	絶対値
ツールチェンジタイプ		アームタイプ	アームタイプ	アームタイプ	アームタイプ
ツールシャンクの種類		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
最大。工具重量	KG	25	25	25	25
最大。工具の長さ	んん	500	500	500	500
最大。工具径 (隣接する番号)	んん	125/250	125/250	125/250	Φ125/250
スピンドルとモーター
スピンドルモーター	KW	ファナック15/18.5	ファナック15/18.5	ファナック15/18.5	ファナック 22/30
スピンドル最大トルク	Nm	787/965	787/965	787/965	3002/4093
正確さ
位置決め精度	んん	±0.010	±0.010	±0.010	±0.010
繰り返し位置決め精度	んん	±0.005	±0.005	±0.005	±0.005
その他
要求された空気圧	kgf/cm2	6	6	6	6
要求された電力	KVA	45	45	55	85
給水タンク容量	L	315	315	315	315
フットプリント
長さ	んん	5430	5430	5970	7970
幅	んん	6450	6450	6080	6080
身長	んん	4590	4590	4990	4790
重さ	KG	33000	33500	34000	40000

モデル	ユニット	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
旅行
Xトラベル（標準）	んん	2500	2000	3500	4500
X トラベル (オプション)	んん	3000/3500	2500/3000/3500	4500/5500	5500
Yトラベル（スタンダード）	んん	2200	2200	2600	3500
Y トラベル (オプション)	んん		2600	3500
Zトラベル（標準）	んん	1500/2000(オプション)	1500/2000(オプション)	1500/2000(オプション)	2000/2500(オプション)
Wトラベル（標準）	んん	550	700	700	700
スピンドル
主軸中心からテーブル面まで	んん	0~2200	0~2200	0~2600	0~3500
主軸端からテーブル中心まで	んん	150~2200	-40~2160	100~2300	200~2900
スピンドル径	んん	110	130	130	130
スピンドルテーパ		ISO50	ISO50	ISO50	ISO50
主軸速度（標準）	rpm/分	35~3500	35~3000	35~3000	35~3000
主軸速度シフト		2シフト	2シフト	2シフト	2シフト
駆動方法		ギアボックス	ギアボックス	ギアボックス	ギアボックス
仕事台
作業台サイズ（オプション）	んん	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
割り出し角度	度	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)	1 度 (標準)0.001 度 (オプション)
基準穴径	んん	140H7	Φ140H7	330H7	330H7
最大。テーブルに積み込む	KG	8000	8000/10000	15000/20000	20000/25000
Tスロット	んん	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
割出精度	秒	15度	15度	15度	15度
繰り返し位置決め精度	秒	4"	4"	4"	4"
エンコーダの精度	秒	±5"	±5"	±5"	±5"
駆動方法
XYZ軸		直接	直接	直接	直接
W軸		ベルトタイプ	ベルトタイプ	ベルトタイプ	ベルトタイプ
Y軸カウンターウェイト		油圧	油圧	油圧	油圧
送り速度
X/Y/Z/W 切削送り速度	メートル/分	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W 早送り速度	メートル/分	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
アキシャル駆動
X軸ボールねじ	んん	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y軸ボールねじ	んん	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z軸ボールねじ	んん	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W軸ボールねじ	んん	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/ツールマガジン（オプション）
ツールの容量		40	60	60	60
ツールの選択方法		絶対値	絶対値	絶対値	絶対値
ツールチェンジタイプ		アームタイプ	アームタイプ	アームタイプ	アームタイプ
ツールシャンクの種類		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
最大。工具重量	KG	25	25	25	25
最大。工具の長さ	んん	500	500	500	500
最大。工具径 (隣接する番号)	んん	125/250	Φ125/250	Φ125/250	Φ125/250
スピンドルとモーター
スピンドルモーター	KW	ファナック15/18.5	ファナック 22/30	ファナック 22/30	ファナック 22/30
スピンドル最大トルク	Nm	787/965	3002/4093	3002/4093	3002/4093
正確さ

14 VMC Linear Feature

標準構成

●縦型タイプ

● BT40 8000rpm スピンドル

●スピンドルオイルチラー

●スピンドルクーラントノズル方式

●XYZ軸リニアレール

●XYZ軸サーボモーター

●全閉式スプラッシュガード

● 電気キャビネット熱交換器

●データ転送インターフェース

●自動給油システム

●切削クーラントシステム

●LED作業灯

● プログラム終了ライト

●ポータブル電子ハンドホイール（MPG）

●レベリングボルト・ブロック

●切断エアブラスト方式

●CNCマニュアル＆操作マニュアル

●切りくずフラッシュクーラントシステム

●給水タンク

●安全扉

● 変圧器（現地電圧に応じて）

●三菱CNCコントローラ

オプションの構成

○BT/ISO/HSK-A63 10000~30000rpm スピンドル

○クーラントスルースピンドル (CTS)

○ATC/ツールマガジンシステム

○電気キャビネット AC

○スクリュー式チップコンベアシステム

○チェーン式チップコンベアシステム

○4軸回転テーブル

○5軸傾斜回転テーブル

○リニアスケール

○自動工具測定システム

○自動ワーク測定システム

○CEマーク

○機械のコラムを高くする

○LNC/Syntec CNC コントローラー

○ファナック/シーメンス/ハイデンハイン CNC コントローラー

○その他ご要望に応じたオプション
